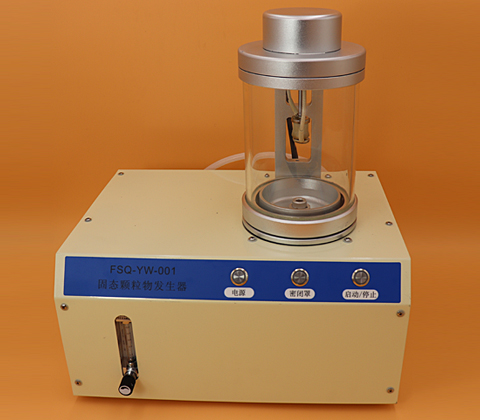

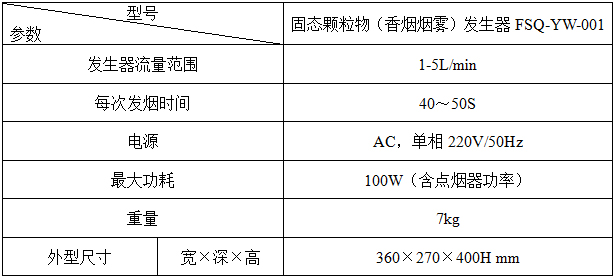

固态颗粒物（香烟烟雾）发生器FSQ-YW-001技术特性
结构特征与工作原理
1.结构特征

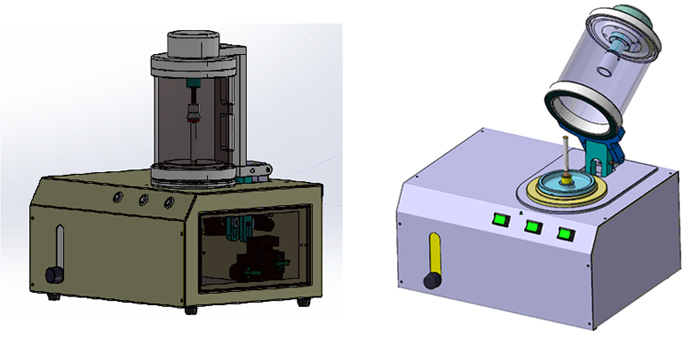

如图所示，发生器由机箱、燃烧腔视窗机构、气泵、流量计、开关按钮、点烟器、循环气泵及过滤器、CPU板及电源板等几大部件组成。机箱采用薄不锈钢板折弯、拼装焊接而成，表面除锈处理后作白色烤漆。
2. 工作原理
本发生器采用正压空气吹入法发生烟雾，将香烟固定于底座烟嘴上，燃烧腔管接于底座，用点烟器点燃香烟，同时开始计时，香烟在（40～50）s 内燃烧完毕，固态颗粒物（香烟烟雾）经烟嘴尾部的烟雾导出管导入到测试舱内。香烟燃尽后，关闭进气泵并关烟灰断烟雾输出，进入循环气泵工作状态，将原来燃烧腔视窗内残留的烟雾过滤干净。
|
